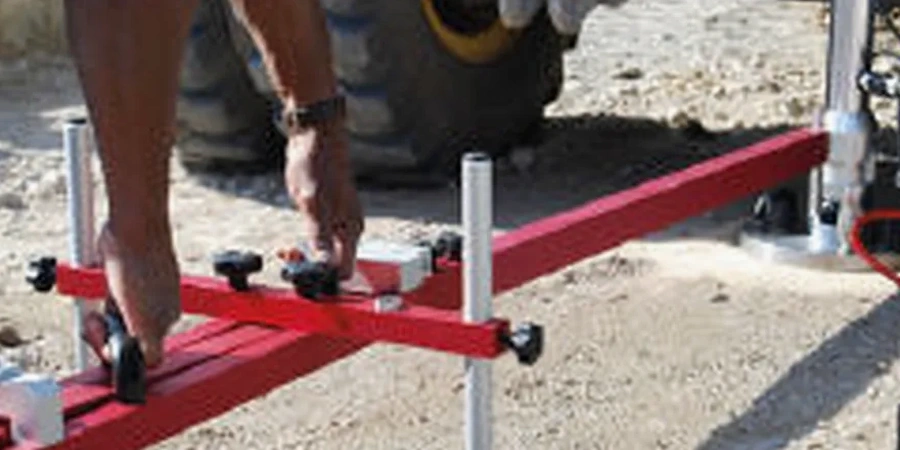

Durante la construcción de un galpón logístico cerca de la Ruta 5 Sur, en uno de los sectores de expansión industrial de Buin, el contratista se encontró con un limo arenoso que a simple vista parecía firme, pero al paso del rodillo vibratorio empezó a bombear. La compactación superficial no bastaba para garantizar el comportamiento de la losa bajo las cargas de los racks de almacenaje. En esos casos donde la estratigrafía cambia en pocos metros, recurrimos al ensayo de placa de carga (PLT) para obtener un valor directo del módulo de reacción y de la capacidad portante del terreno natural antes de fundar. Buin, con una población que supera los 96.000 habitantes y ubicada a 33.73° de latitud sur, ha visto un crecimiento inmobiliario e industrial que obliga a verificar la competencia del suelo más allá de las calicatas tradicionales. Complementamos esta evaluación con un sondaje SPT cuando la profundidad del estrato crítico supera el bulbo de presiones que abarca la placa, o con un ensayo CPT si necesitamos un perfil continuo de resistencias en suelos blandos con intercalaciones de ceniza volcánica.
El módulo de reacción medido con PLT captura la respuesta real del perfil ante ciclos de carga y descarga, algo que ningún ensayo indirecto puede replicar.
Metodología y alcance
Consideraciones locales
Buin se encuentra dentro de la cuenca del río Maipo, cuyo acarreo histórico depositó lentes de grava arenosa y bolsones de finos que pueden generar asentamientos diferenciales severos si no se detectan a tiempo. En un proyecto de condominio de cuatro pisos cerca del límite con Paine, registramos con el PLT una variación del 40% en el módulo de reacción entre dos puntos separados por menos de 15 metros. Sin ese dato, la losa de fundación se habría diseñado con una rigidez uniforme que no reflejaba la realidad del subsuelo, y las fisuras habrían aparecido en la primera temporada de lluvias. El riesgo de omitir este ensayo en presencia de suelos heterogéneos es que el cálculo estructural asuma parámetros de rigidez que no se cumplen en todas las zonas de la planta, concentrando tensiones donde el suelo cede más. La NCh2369 sobre diseño sísmico de estructuras industriales exige verificar la capacidad del suelo para las combinaciones de carga estática y sísmica, y el PLT es una de las herramientas aceptadas para validar la tensión admisible antes de emitir el permiso de edificación. Con 20 comunas en la Región Metropolitana compitiendo por atraer inversión inmobiliaria, un suelo mal caracterizado en Buin puede detener una obra durante meses.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.com
Normativa técnica vigente
NCh1508 – Geotecnia – Ensayo de placa de carga estática, NCh433 – Diseño sísmico de edificios (compatibilidad suelo-estructura), NCh2369 – Diseño sísmico de estructuras e instalaciones industriales, NCh3171 – Clasificación geotécnica de suelos para fundaciones
Servicios técnicos vinculados
PLT para losas de fundación y radieres industriales
Medición del módulo de reacción k30 para diseño de pavimentos de hormigón y losas de cimentación en bodegas y centros de distribución. Aplicamos ciclos de carga según NCh1508 y entregamos curvas tensión-asentamiento interpretadas por un ingeniero responsable.
PLT sobre rellenos estructurales controlados
Verificación de la capacidad portante de rellenos compactados por capas, usualmente después de un control de densidad mediante cono de arena. Ensayamos sobre la superficie terminada antes de autorizar el hormigonado de fundaciones superficiales.
PLT combinado con exploración SPT/CPT para proyectos mayores
En edificios de más de 4 pisos o estructuras con cargas concentradas altas, ejecutamos el PLT junto con sondajes SPT o CPT para correlacionar el módulo de reacción superficial con la resistencia de estratos más profundos, generando un modelo geotécnico completo.
Parámetros típicos
Preguntas frecuentes
¿Para qué tipo de obras se necesita un ensayo de placa de carga en Buin?
Se requiere principalmente en obras que transmiten cargas al suelo a través de losas de fundación, radieres industriales, pavimentos de alto tránsito o plateas de cimentación. En Buin, con la proliferación de centros logísticos y condominios de mediana altura sobre suelos finos de origen fluvial, el PLT permite obtener el módulo de reacción (k30) que el calculista necesita para dimensionar la rigidez del sistema losa-suelo, evitando asentamientos diferenciales que agrietan el hormigón en los primeros años de servicio.
¿Cuál es el costo referencial de un ensayo de placa de carga en la zona de Buin?
El rango de precio para un ensayo de placa de carga en Buin suele estar entre $454.000 y $655.000. El valor final depende de la accesibilidad al punto de ensayo, la presión máxima requerida y la necesidad de contrapeso adicional si no se dispone de un camión cargado en obra. Recomendamos solicitar una cotización específica porque cada proyecto tiene condiciones de terreno y profundidad de influencia distintas.
¿Qué diferencia hay entre el módulo de reacción medido con PLT y el que se obtiene de un ensayo SPT?
El PLT mide directamente la relación tensión-asentamiento del suelo bajo una carga controlada, considerando el efecto de la rigidez del perfil en condiciones reales de humedad y compactación. El SPT, en cambio, proporciona un índice de resistencia a la penetración (N60) que luego se correlaciona empíricamente con el módulo de reacción. La correlación SPT-k30 tiene incertidumbres altas en suelos con lentes de distinta compacidad, así que para proyectos donde el módulo de reacción es un parámetro crítico de diseño, la norma NCh1508 recomienda el PLT como ensayo directo de referencia.
¿En cuántos puntos se debe ejecutar el ensayo de placa dentro de un mismo terreno?
El rango referencial para este servicio en Buin es $454.000 - $655.000. El precio final depende del alcance y volumen del proyecto.
